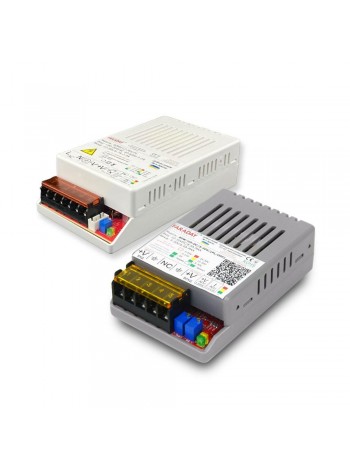

Комплект для швидкого заряджання LiFePO4 акумуляторів FARADAY Electronics FEG-128 і FEG-1218

Комплект для швидкого заряджання LiFePO4 акумуляторів (FEG-128 і FEG-1218): 1 x знижувальний знижувальний перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V, 1 x блок живлення Faraday Electronics 80Wt/12-.

Для швидкого заряджання LiFePO4 акумуляторів необхідно на виході блока живлення виставити напругу 28 В, у перетворювача на вході встановити напругу 28 В, а на виході напругу заряду 14,6 В(LFP), Комплект для швидкого заряджання LiFePO4 заряджання АКБ без ризику перезарядження. Захищає від перевантаження, перегрівання, глибокого розрядження АКБ.

Призначення

Імпульсний блок живлення перетворює змінну напругу мережі на постійну, а збільшувальний-знімальний перетворювач стабілізує цю напругу в потрібному для LiFePO4 акумуляторі. діапазоні. Це забезпечує стабільну напругу заряджання, незалежно від перепадів у мережі. 80Wt/12-36V/PL

Для швидкого заряджання LiFePO4 акумуляторів потрібно:

- Зібрати схему згідно з зображенням в інструкції, не під'єднуючи АКБ (контрольні прилади можуть тимчасово докладатися до конкретних клем для вимірювань), і відкрити паспорт АКБ для отримання значень струму та напруги для швидкого заряджання.

- За допомогою потенціометра на блоці живлення виставити напругу трохи вище від необхідного для заряду АКБ, наскільки це можливо.

- За допомогою потенціометра «V+» на перетворювачі виставити напругу потрібного для заряду АКБ. відрегулювати напругу, необхідну для заряджання АКБ за допомогою потенціометра «V+» на перетворювачі.

- Виставити максимально допустимий струм заряду за допомогою потенціометра «I+» на перетворювачі, якщо він недосяжний, виставити максимально можливий.

- Для процесу заряджання АКБ не потрібні контрольні прилади (їх можна вимкнути), а закінчення зарядки регулюватиметься BMS АКБ.

- АКБ тримати під'єднаним трохи довше паспортного значення часу швидкого заряджання.

Функціональні особливості блока живлення

Блок живлення Faraday Electronics 80Wt/12-36V/PL імпульсний, одноканальний.

— багатоперевертний резистор для підстроювання

- 100% автоматичний захист виходу

- термостабілізація вихідної напруги

- зовнішнє керування напругою/вимкненням

- можливість кріплення на DIN-рейку (тримач постачається окремо)

- індикація роботи 3 світлодіодами

- інформаційний OC вихід наявності мережі

  - високий ККД

Технічні характеристики

Вихід

- вихідна потужність: 80 Вт

- вихідна напруга: 11.8-37.5

- номінальний вихідний струм: 6.7 А (12 В), 4 А (24 В), 2.7 А (36 В)

- шум і пульсації: ≤40 мВ

- температурний дрийф: ≤0.5%

- максимальний струм пульсації ОС: 40 мА

Вхід

- вхідна напруга: AC 86-264 В, DC 110-380

- ККД первинного джерела: 86% (12 В), 89% (24 В), 90% (36 В) — стартовий струм: 35 А

- час запуску: менш ніж 500 мс

- частота перетворення: 65-130 кГц

- частота вхідного струму: 47-63 Гц

- потужність холостого ходу: ≤0.4 Вт (12 В), ≤0.6 Вт (24 В), ≤0.9 Вт (36 В)

Час напрацювання на відмову: 150 000 годин Робоча температура: від -25 °C до + 70 °CКорпус: пластиковий Розміри: 133 х 76 х 38мм

Функціональні особливості перетворювача

Підвищувальний змінювальний перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V для отримання стабільної напруги в діапазоні DC 4.7-29.5В незалежно від вхідної напруги в діапазоні 10-30V DC.

- вхідна напруга DC 10-30 В

- вихідна напруга DC 5-30 В
  - регулювання вихідного струму 1.5-6А

- індикація вихідної напруги трьома світлодіодами

- 100% автоматичний захист виходу

- вбудований захист від перегрівання

- процесорне керування захистом і зарядом АКБ

 - заряд будь-якого АКБ з напругою 4.7-29.5В

- два плеча — чотири MOSFET

- підвищувальний контролер

- максимальна вихідна потужність 180W

- захисний діод і запобіжник від переполюсування на вході

  Технічні характеристики

Вхід/Вихід

— номінальна вихідна потужність: 80Вт — вихідна напруга: DC 4.7-29.5В
- вихідна напруга: DC 10-30 В — напруга заряду АКБ: DC 4.7-29.5В

- напруга вимкнення АКБ: 10В

- вихідний струм: 8.5А

- вихідний струм на навантаження: 1.5-6А

- струм заряду АКБ: 1.5-6А

  - рекомендована ємність АКБ: 2-50А/год

- струм підтримки зарядженого АКБ: 20-100 мА залежно від типу АКБ

- струм холостого ходу від АКБ: вихід: 5В — 1Вт / 30В — 2Вт
- шум і пульсації: вихід: 5В — 25 мВ / 30В — 250 мВ
- ККД первинного джерела: 91-99%

Час відпрацювання на відмову 150 000 годин, робоча температура від -40 °C до +85 °C, пластиковий корпус, розміри 84х53х25мм.,*Фото, характеристики та комплектація товару можуть відрізнятися від оригіналу та змінюватися виробником без повідомлення.
